當前位置：首頁>產品中心>圓弧齒圓柱蝸桿減速機>WHS圓弧齒圓柱蝸桿減速機

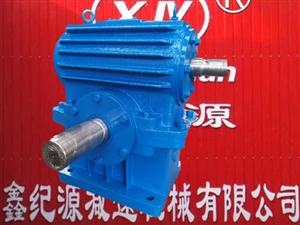

WHS圓弧齒圓柱蝸桿減速機

WH系列圓弧齒圓柱蝸桿減速機，包括WHT（通用型），WHX（蝸桿在蝸輪之下），WHS圓弧齒圓柱蝸桿減速機（蝸桿在蝸輪之上）和WHC（蝸桿在蝸輪之側）四個系列，主要用于冶金、礦山起重、運輸、化工、建筑等各種機器設備的減速傳動,工作環境溫度為0℃~45℃,高速軸可正反向運輸,蝸桿轉數≤1500r/min。

產地：中國>河北>滄州>吳橋縣

供應商：吳橋鑫紀源減速機械有限公司

596695471

電話：13513025815 電話:0317-7290300 7291300

WHS圓弧齒圓柱蝸桿減速機的詳細內容

WH系列圓弧齒圓柱蝸桿減速機，包括WHT（通用型），WHX（蝸桿在蝸輪之下），WHS（蝸桿在蝸輪之上）和WHC（蝸桿在蝸輪之側）四個系列，主要用于冶金、礦山起重、運輸、化工、建筑等各種機器設備的減速傳動,工作環境溫度為0℃~45℃,高速軸可正反向運輸,蝸桿轉數≤1500r/min。

WHS圓弧齒圓柱蝸桿減速機是采用軸截面為圓弧形的圓柱蝸桿，蝸輪齒形與蝸桿相共軛的圓弧，由于蝸輪與蝸桿是凸凹嚙合，在嚙合區的絕大部分綜合曲率半徑大，因而降低了齒面應力，增加了齒面強度，提高了承載能力，同時該齒形合理地減薄了蝸桿齒厚，增加了蝸輪齒根厚，因而蝸輪齒根抗彎強度增大，傳遞能力增大，還有接觸線與圓周速度夾角絕大部分在 40°～90°之間，容易形成液體潤滑，齒面間摩擦系數小，所以效率高，溫度底。WHS圓弧齒圓柱蝸桿減速機符合JB2318-79標準，WHX－蝸桿可以在蝸輪之下的圓弧齒圓柱蝸桿減速器。適用于冶金、礦山、起重、運輸、化工、建筑等各種機械設備的減速傳動。WHS圓弧齒圓柱蝸桿減速機輸入功率范圍在0.4～163KW之間；輸出扭矩在 11～2600kgf·m之間，輸入軸轉數一般不大于1500轉/分；高速軸可正反兩向運轉；工作環境溫度為-40℃～45℃；當工作環境溫度低于0℃ 時，啟動前潤滑油必須加溫到0℃以上。中心距：120、125、150、160、180、200、210、25O、280、300、320、360、 400、420、450、500，速比：8、10、12.5、16、20、25、31.5、40、50九種。

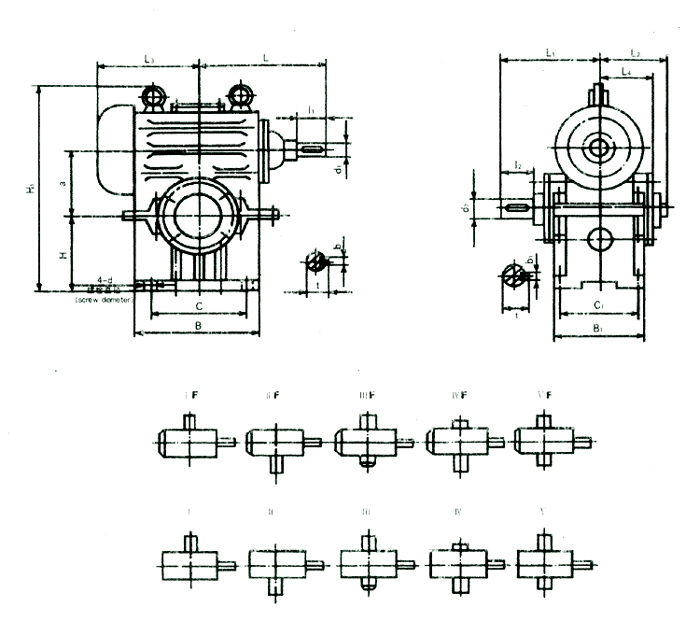

型號	a	L	L1	L2	L3	L4	H	H1	B	B1	C	C1	d	d1	d2	b	b1	t	t1	I1	I2	重量kg
WHS120	120	245	255	145	218	134	160	460	275	230	215	190	M16	35	55	10	16	37.8	58.5	70	108	100
WHS125	125	235	235	145	225	134	160	416	270	230	210	190	M16	35	55	10	16	37.8	58.5	58	82	104
WHS150	150	294	272	165	260	151.6	200	495.5	320	260	250	210	M20	40	65	12	18	42.8	68.9	90	108	155
WHS160	160	290	290	165	265	154	200	510	330	270	250	220	M20	40	65	12	18	42.8	68.9	82	105	164
WHS180	180	375	295	180	309	169	230	575	385	290	305	240	M20	45	70	14	20	49	77.4	70	102	230
WHS200	200	360	345	195	365	184	250	643	430	320	330	270	M20	50	80	16	24	53.5	85	82	130	322
WHS210	210	390	375	200	370	191	270	673.5	440	330	350	270	M24	50	80	16	24	53.5	85	110	168	340
WHS250	250	430	370	220	430	209	310	773	520	370	410	310	M24	60	90	18	24	63.9	95	105	130	465
WHS280	280	485	430	245	485	233	320	839	610	410	480	340	M24	60	100	18	28	63.9	105.7	105	165	725
WHS300	300	540	465	250	520	236	350	906	630	410	510	340	M24	70	100	20	28	74.2	105.7	140	208	742
WHS320	320	525	455	265	525	256	355	951	680	460	550	380	M30	70	110	20	32	74.2	116.5	105	165	825
WHS360	360	565	470	280	565	271	400	1046	750	500	600	410	M30	70	120	20	32	74.2	126.5	105	165	1035
WHS400	400	630	525	300	605	291	450	1173	820	540	650	450	M30	80	130	24	36	85	137.2	130	200	1425
WHS420	420	685	550	300	665	295	460	1208	850	520	720	440	M30	90	140	24	36	95	147.2	170	238	1500
WHS450	450	680	560	325	670	319	500	1312	910	590	730	490	M36	80	150	24	40	85	158.5	130	200	1830
WHS500	500	730	625	355	725	348	560	1460	1000	640	810	530	M36	90	170	24	40	95	178.5	130	240	2300
