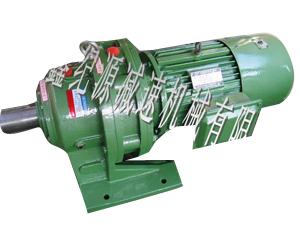

8000系列（XW. XWD）型擺線針輪減速機

8000系列（XW. XWD）型針輪擺線減速機是一種應用行星傳動原理

產地：中國>河北>滄州>吳橋縣

供應商：吳橋鑫紀源減速機械有限公司

596695471

電話：13513025815 電話:0317-7290300 7291300

8000系列（XW. XWD）型擺線針輪減速機的詳細內容

行星擺線針輪減速機是一種應用行星傳動原理，采用擺線針齒嚙合。它具有減速比大、傳動效率高、體積小、重量輕、故障少、壽命長、運轉平穩可靠、噪音小、拆裝方便、容易維修、結構簡單、過載能力強、耐沖擊、慣性力矩小等特點。

輸入功率：0.09kW～173kW
輸出轉矩：20N.m～60800N.m
傳動比：6～658503

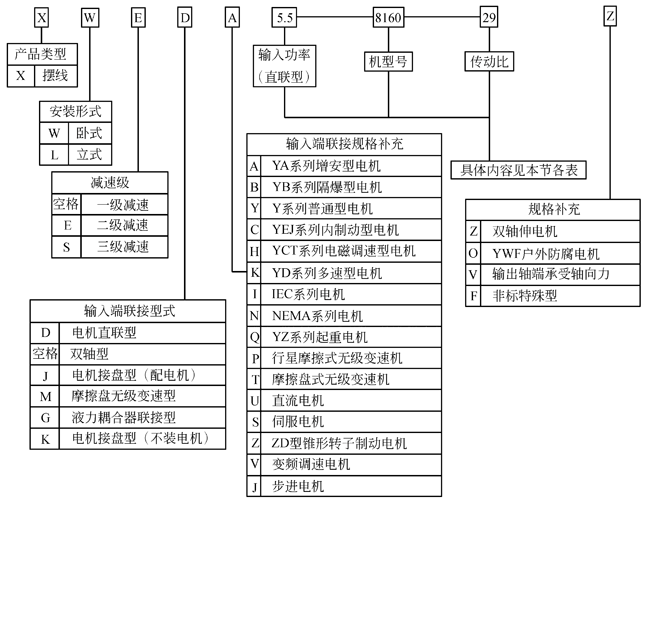

8000系列擺線針輪減速機標記方法及其使用條件

詳細介紹：

8000系列擺線針輪減速機標記方法及其使用條件

(2)使用條件

1)適用于連續工作制,允許正、反向運轉。

2）輸出軸及輸入軸軸伸上的鍵按GB/T1096普通平鍵型式及尺寸。

3）臥式雙軸型減速器輸出軸應處于水平位置工作，必須傾斜使用時請與制造廠聯系。

4）立式減速器輸出軸應垂直向下使用，8155以下機型號為油脂潤滑，可以水平使用。

5）潤滑方式下表。

機型號	臥	立	機型號	臥	立
8075～8155	潤滑脂		8075A～8145C	潤滑脂
8160～8185	油浴式	柱塞泵	8160A～8227A	油浴式	齒輪泵
8190～8275		齒輪泵

6)潤滑油使用環境溫度為-10~50°C，若超出溫度范圍，請與制造廠聯系。

8000擺線針輪減速機型號對照表詳細介紹：

單級擺線減速機機型對照表

天減

X10

X11

X12

8000系列

8075

8095

8105

8115

8125

8130

8135

8145

8160

8165

8170

8175

8180

8185

8190

8195

B一機部

(B85)

(B100)

(B120)

B15

B18

B22

BB27

B33

B39

B45

B55

B65

B上變廠

B12

B15

B18

B22

BB27

B33

B39

B45

B55

B化工部

雙級擺線減速機機型對照表
X天減	00	20	42	53	63	74	84	85	95	106	117	128
B一機部			1812	2215	2715			3322	3922	4527	5527	6533
B上變廠			1812	2215	2715			3322	3922	4527	5527
B化工部			20	31	41		52	53	63	74	84

8000系列雙級機表

8075DA	（8075+8075）	8130DB	（8130+8095）	8130DC	（8130+8105）	8135DB	（8135+8095）
8135DC	（8135+8105）	8145DB	（8145+8095）	8145DC	（8145+8105）	8160DA	（8160+8095）
8160DB	（8160+8105）	8160DC	（8160+8115）	8165DA	（8165+8095）	8165DB	（8165+8105）
8165DC	（8165+8115）	8170DA	（8170+8095）	8170DB	（8170+8105）	8170DC	（8170+8115）
8175DA	（8175+8095）	8175DB	（8175+8105）	8170DC	（8175+8115）	8180DB	（8180+8135）
8185DB	（8185+8135）	8190DB	（8190+8135）	8195DB	（8195+8135）

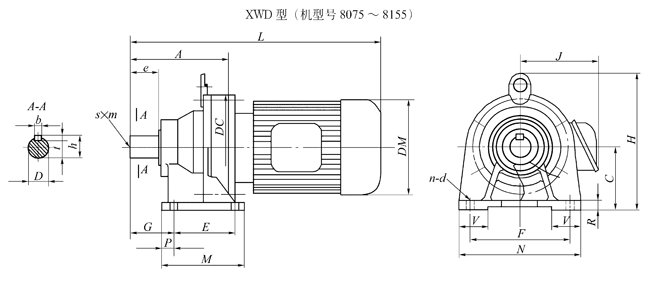

系列	機座號	外形尺寸						安裝尺寸							輸出軸尺寸						輸入軸尺寸
		H	M	N	DC	A	LI	C	G	R	E	F	V	n-d	D	e	b	h	s	t	D1	e1	b1	h1	t1
8000系列	8075A	138	84	144	110	125	178	80	41	10	60	120	35	4- 9	14	25	5	16	─	11	12	25	4	13.5	9.5
	8085A	138	84	144	110	131	184	80	47	10	60	120	35	4- 9	18	30	6	20.5	─	14.5	12	25	4	13.5	9.5
	8095A	207	130	180	150	190	243	100	60	12	90	150	40	4-11	28	35	8	31	─	24	12	25	4	13.5	9.5
	8105A	207	135	180	150	204	257	100	60	12	90	150	40	4-11	28	35	8	31	─	24	12	25	4	13.5	9.5
	8115A	257	155	230	204	240	293	120	82	15	115	190	55	4-14	38	55	10	41	─	33	12	25	4	13.5	9.5
	8115B	257	155	230	204	252	312	120	82	15	115	190	55	4-14	38	55	10	41	─	33	15	25	5	17	12
	8130A	300	195	330	230	294	347	150	100	22	145	290	65	4-18	50	70	14	53.5	M10	44.5	12	25	4	13.5	9.5
	8135B
	8130A	300	195	330	230	303	369	150	100	22	145	290	65	4-18	50	70	14	53.5	M10×18	44.5	15	25	5	17	12
	8135B
	8130A	300	195	330	230	317	369	150	100	22	145	290	65	4-18	50	70	14	53.5	M10×18	44.5	15	25	5	17	9.5
	8135B
	8145A	300	195	330	230	314	367	150	120	22	145	290	65	4-18	50	90	14	53.5	M10×18	44.5	12	25	4	13.5	9.5
	8145B	300	195	330	230	323	383	150	120	22	145	290	65	4-18	50	90	14	53.5	M10×18	44.5	15	25	5	17	12
	8145C	300	195	330	230	337	389	150	120	22	145	290	65	4-18	50	90	14	53.5	M10×18	44.5	15	25	5	17	12
	8160A	356	238	410	300	373	433	160	139	25	150	370	75	4-18	60	90	18	64	M10×18	53	15	25	5	17	12
	8165A
	8160B	356	238	410	300	384	439	160	139	25	150	370	75	4-18	60	90	18	64	M10×18	53	15	25	5	12
	8165B
	8160C	356	238	410	300	389	462	160	139	25	150	370	75	4-18	60	90	18	64	M10×18	53	18	35	6	20.5	14.5
	8165C
	8170A	425	335	430	340	418	478	200	125	30	275	380	80	4-22	70	90	20	74.5	M12×24	62.5	15	25	5	17	12
	8175A
	8170B	425	335	430	340	432	484	200	125	30	275	380	80	4-22	70	90	20	74.5	M12×24	62.5	15	25	5	17	12
	8175B
	8170C	425	335	430	340	436	509	200	125	30	275	380	80	4-22	70	90	20	74.5	M12×24	62.5	18	35	6	20.5	14.5
	8175C
	8180A	460	380	470	370	474	526	220	145	30	320	420	85	4-22	80	110	22	85	M12×24	71	15	25	5	17	12
	8185A
	8180B	460	380	470	370	496	577	220	145	30	320	420	85	4-22	80	110	22	85	M12×24	71	22	40	6	24.5	18.5
	8185B
	8190A	529	440	530	430	556	629	250	170	35	380	480	90	4-26	95	135	25	100	M20×34	86	18	35	6	24.5	14.5
	8195A
	8190B	529	440	530	430	572	653	250	170	35	380	480	90	4-26	95	135	25	100	M20×34	86	22	40	6	24.5	18.5
	8195B
	8205A	530	440	530	448	597	670	250	215	35	360	440	100	4-26	100	165	28	106	M20×34	90	18	35	6	20.5	14.5
	8205B	530	440	530	448	624	705	250	215	35	360	440	100	4-26	110	165	28	106	M20×34	90	22	40	6	24.5	18.5
	8215A	575	475	580	485	650	731	265	210	40	395	480	110	4-26	110	165	28	116	M20×34	100	22	40	6	24.5	18.5
	8215B	575	475	580	485	675	780	265	210	40	395	480	110	4-26	110	165	28	116	M20×34	100	30	45	8	33	26
	8225A	610	520	620	526	692	773	280	230	40	420	540	115	4-33	120	165	32	127	M20×34	109	22	40	6	24.5	18.5
	8225B	610	520	620	526	735	860	280	230	40	420	540	115	4-33	120	165	32	127	M20×34	109	35	55	10	38	30
	8235A	667	560	670	562	778	883	300	260	45	460	580	120	4-33	130	200	32	137	M24×41	119	30	45	8	33	26
	8235B	667	560	670	562	800	938	300	260	45	460	580	120	4-33	130	200	32	137	M24×41	119	40	65	12	43	35
	8245A	729	580	720	614	816	921	335	263	45	480	630	128	4-39	140	200	36	148	M24×41	128	30	45	8	33	26
	8245B	729	580	720	614	837	975	335	263	45	480	630	128	4-39	140	200	36	148	M24×41	128	40	65	12	43	35
	8255A	815	630	780	670	956	1081	375	320	50	520	670	140	4-39	160	240	40	169	M30×49	147	35	55	10	38	30
	8255B	815	630	780	670	978	1133	375	320	50	520	670	140	4-39	160	240	40	169	M30×49	147	45	70	14	48.5	39.5
	8265A	874	700	880	736	1088	1243	400	390	55	590	770	160	4-45	170	300	40	179	M30×49	157	45	70	14	48.5	39.5
	8270A	1163	1040	1160	950	1351	1504	540	485	60	420×2	1050	200	6-45	180	330	45	190	M42×52	165	45	70	14	48.5	39.5
	8275A
